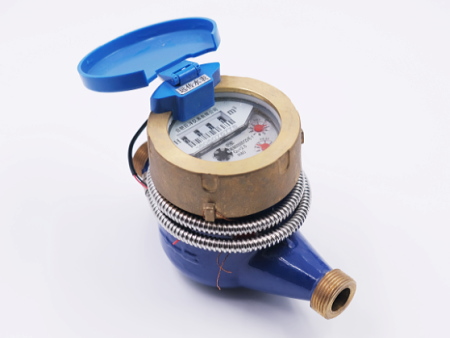

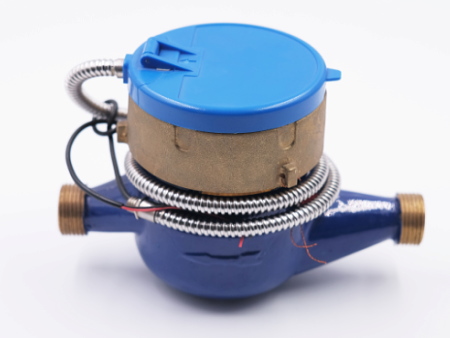

光电直读水表采用了光电二极管透射技术读取字轮数据，是自动抄表系统中机电转换零误差的电子远传水表，且采用低功耗设计，平常无须供电，仅在抄表或控制阀门时才由Mbus对其供电，并配合智能抄表系统设备，完成智能抄读小区水、电、气表数据，实现与结算中心联网数据共享；该水表采用旋翼式计量结构，具有计量精度高、始动流量小、抄表方便、外观美观、安全卫生、寿命长等特点。
技术指标：
1、 水表符合CJ/T224-2012行业标准，检测标准均符合JJG162-2009国家标准；
2、 水表及其配件尺寸符合GB/T778.1-2018国家标准
3、 基表计量等级为2级，水表基表符合GB/T778-2018国家标准
4、 供电方式：Mbus总线供电，静态工作状态时不供电；
5、 上行通讯方式：Mbus现场总线，通讯线规格AVVR2x0.75；
6、 通讯速率：1200/2400/4800bps可选；
7、 通讯规约：符合CJ/T188-2004规定的接口形式、物理性能、数据链路和表达形式
|
项目
|
单位
|
参数
|
|
公称口径（DN）
|
mm
|
15
|
20
|
25
|
|
过载流量（Q4）
|
m3/h
|
3.125
|
5
|
5
|
|
常用流量（Q3）
|
m3/h
|
2.5
|
4
|
4
|
|
分界流量（Q2）
|
L/h
|
50
|
80
|
80
|
|
最小流量（Q1）
|
L/h
|
31.25
|
50
|
50
|
|
Q3/Q1
|
|
80、100
|
|
压力损失等级
|
|
Δp≦0.063MPa
|
|
水压等级
|
|
MAP1.6
|
|
工作电压
|
|
24V(MBUS 接口)或 12V(RS485 接口)
|
|
温度等级
|
|
T30（冷水）、T90（热水）
|
|
环境相对湿度
|
|
≤95%
|
|
绝缘耐压强度
|
|
5000V
|
主要功能特点：
强电电源与水表实现物理隔离，绝缘强度高，安全性高
具有实时抄收功能，实时采集当前水表示值及表状态，为阶梯收费提供计量保障
具有M-bus远传功能，可与电表兼容的RS485 总线方式，使用范围广，
防护等级高，整体防护等级达到IP68
采用红外光电透射采样，无机械接触和机械动作，不受管道或其它因素引起的震动影响而产生抄读错误，实时抄读数值与机械示值完全一致
采用低工耗设计，且只在抄读时由采集设备短时间供电，电子单元工作时间短，电子单元使用寿命符合国家规定水表强检周期
基表采用铜质、表壳ABS环保材料，安全环保
信息即时更新，上位机管理软件可随时查询水表的历史使用量等信息
|
